Divviru centrā atveramu nosēšanās durvju ierīce THY-LD-B

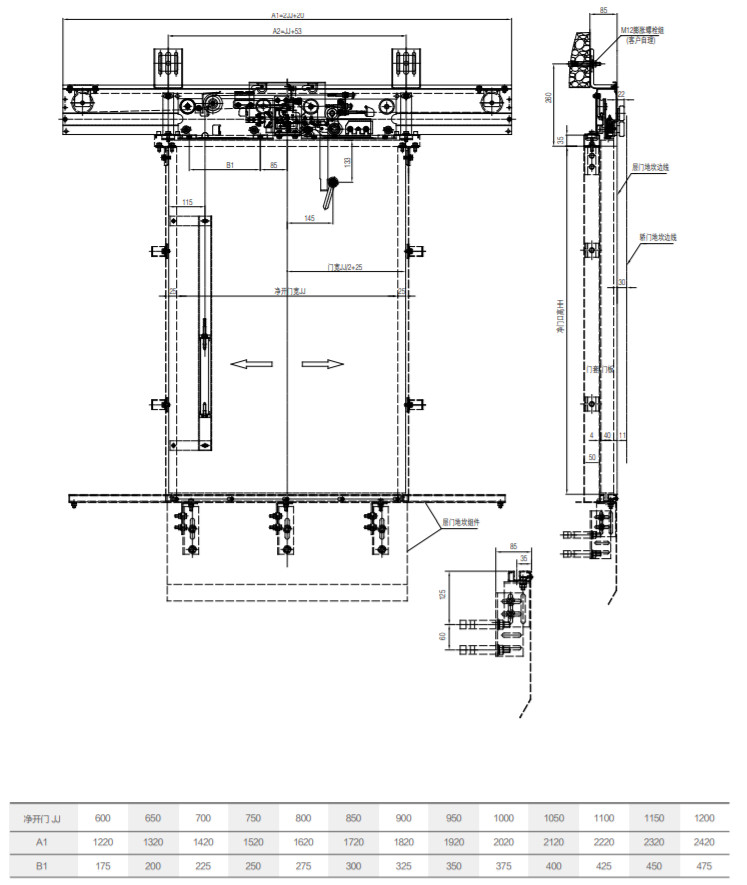

1. Atbloķēšanas metode ir atbloķēt durvju paneli un izturēt 45 kg svārsta trieciena testu.
2. Durvis aizveras ar smagu āmuru, un smagais āmurs un vadotne tiek novietoti nosēšanās durvju iekšpusē.
3. Durvju slēdzene ir izturējusi Nacionālā liftu pārbaudes centra pārbaudi un ieguvusi CE un CU-TR sertifikātu.
4. Durvju slēdzenes piemērojamais spriegums: ≤ AC230V, ≤ DC110V.
1. Sliekšņa un durvju pārsega uzstādīšana
1.1. Nosakiet sliekšņa ieejas un izejas pozīciju atbilstoši pacēlāja šahtas izmēram; noregulējiet sliekšņa centru tā, lai tas būtu vienāds ar ieejas un izejas centru, un atzīmējiet sliekšņa centru; noregulējiet sliekšņa līmeni tā, lai tas būtu mazāks par 1/1000; virsma, lai novērstu ūdens iekļūšanu pacēlāja šahtā.

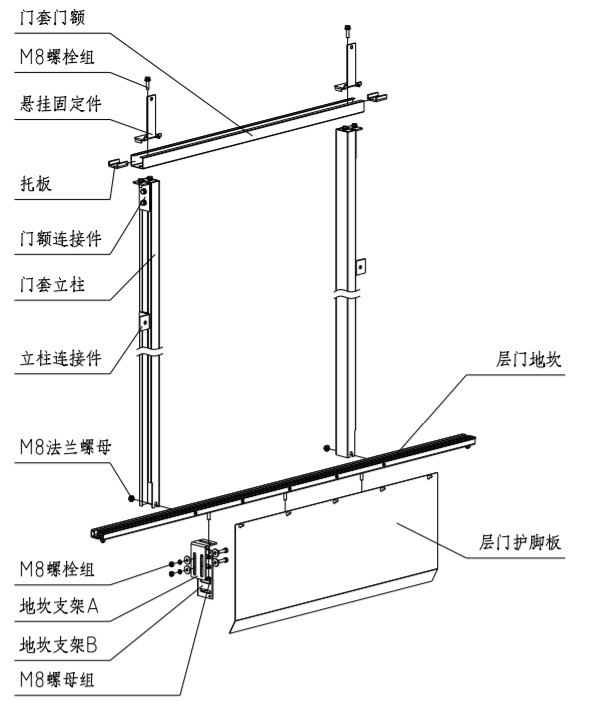

1.2. Salieciet durvju pārsega kolonnu un durvju pārsega durvis ar savienojošajiem elementiem un uzstādiet piekares stiprinājuma detaļas; novietojiet durvis uz sliekšņa, noregulējiet durvju pārsega kolonnas vertikālo leņķi, lai tas būtu mazāks par 1/1000; durvju pārsega centrs sakrīt ar ieejas un izejas centru. Sliekšņa centra atzīmes mērījums; durvju pārsega apakšējās pieres plaknes un sliekšņa augšējās plaknes izmērs ir durvju neto augstums. Pēc regulēšanas pabeigšanas nofiksējiet M8 atloka uzgriezni. Pēc izmēra regulēšanas piestipriniet kolonnas savienotāju pie sienas.
1.3. Piestipriniet nosēšanās durvju purngalu pie sliekšņa.
2. Nosēšanās durvju ierīces uzstādīšana

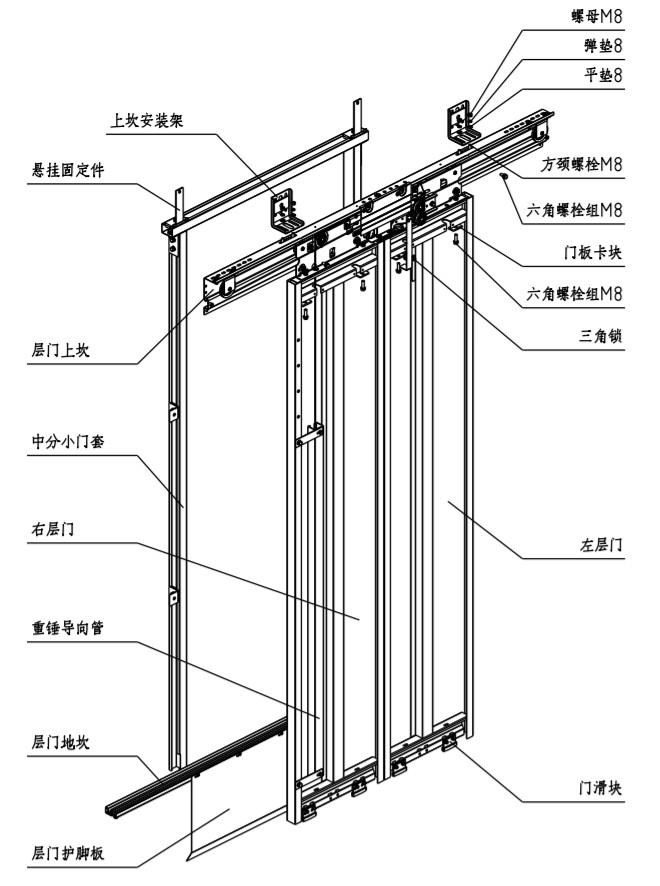

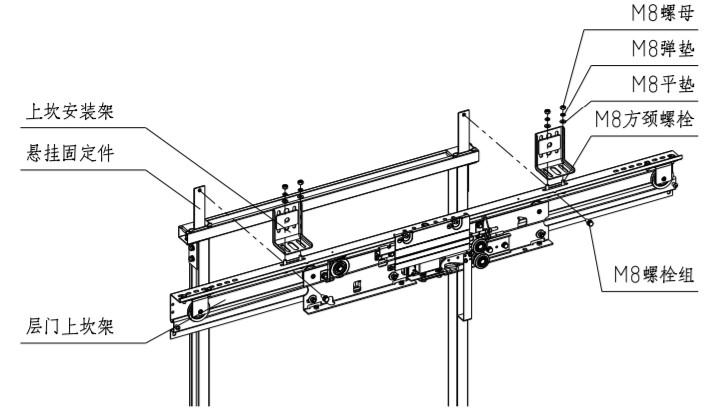

2.1. Novietojiet nosēšanās laukuma durvju augšējo sliekšņa rāmi ar izciļņiem piekares stiprinājuma daļas apakšējā galā un nofiksējiet augšējo sliekšņa rāmi un nosēšanās laukuma durvju piekares stiprinājuma daļu, izmantojot M8*20 skrūvju grupu.
2.2. Piestipriniet augšējo sliekšņa montāžas rāmi pie pacēlāja šahtas sienas ar izplešanās skrūvēm vai caurejošām skrūvēm. Augšējā sliekšņa montāžas rāmis un nosēšanās laukuma durvju augšējā sliekšņa ir savienoti ar M8 kvadrātveida skrūvēm.
2.3. Noregulējiet nosēšanās durvju augšējo slieksni pa kreisi un pa labi, lai durvju atvēršanas centrs un ieejas un izejas centrs būtu vienāds.
2.4. Noregulējiet nosēšanās durvju ierīces grīdas vertikāli. Noregulējiet nosēšanās durvju ierīces grīdas vertikāli līdz ±0,5 mm, novelkot vertikālu līniju vai ņemot par atskaites punktu kabīnes durvju slieksni.
2.5 Pēc tam, kad ir pārskatīti sliekšņa rāmja uzstādīšanas galvenie parametri uz šādām grīdas durvīm, pievelciet visas uzstādīšanas skrūves:
Nosēšanās laukuma durvju augšējā sliekšņa rāmja augstums: attālums starp nosēšanās laukuma durvju augšējā sliekšņa rāmja vadotnes augšējo virsmu un nosēšanās laukuma durvju slieksni ir HH+106 mm;
Nosēšanās durvju augšējā sliekšņa rāmja centrs: novirze starp nosēšanās durvju augšējā sliekšņa rāmja centru un ieejas un izejas centru ir ±1 mm;

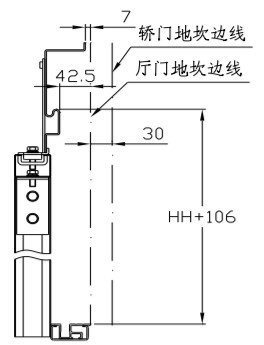

Attālums starp nosēšanās durvju augšējo sliekšņa vadotni un kabīnes durvju slieksni: attālums starp nosēšanās durvju augšējo sliekšņa vadotni un nosēšanās durvju slieksni ir 42,5 mm, un attālums no kabīnes durvju sliekšņa ir 72,5 mm.
Nosēšanās laukuma durvju augšējā sliekšņa rāmja augstums: attālums starp nosēšanās laukuma durvju augšējā sliekšņa rāmja vadotnes augšējo virsmu un nosēšanās laukuma durvju slieksni ir HH+106 mm;
Nosēšanās durvju augšējā sliekšņa rāmja centrs: novirze starp nosēšanās durvju augšējā sliekšņa rāmja centru un ieejas un izejas centru ir ±1 mm;
Attālums starp nosēšanās durvju augšējo sliekšņa vadotni un kabīnes durvju slieksni: attālums starp nosēšanās durvju augšējo sliekšņa vadotni un nosēšanās durvju slieksni ir 42,5 mm, un attālums no kabīnes durvju sliekšņa ir 72,5 mm.
