Infrasarkano staru lifta durvju detektors THY-LC-917
| Produkta nosaukums | Lifta gaismas aizkars |
| Atvērts ceļš | Sānu atvērums vai centra atvērums |
| Spriegums | Maiņstrāva 220 V, maiņstrāva 110 V, līdzstrāva 24 V |
| Diožu skaits | 17, 32 |
| Staru skaits | 94-33 sijas, 154-94 sijas |
1. Ar pašpārbaudes funkciju, barošanas bloka parasto izeju un pašpārbaudes izeju
2. Nokārtojis Vācijas TUV testus un atbilst saistītajiem starptautiskajiem standartiem
3. Miega stāvokļa funkcija, pagarina produkta kalpošanas laiku
4. Pieņemt jaunas tehnoloģijas, PCB ar spēcīgu korozijas izturību un spēcīgu lauka adaptācijas spēju, stabilu un uzticamu
5. Skaists izskata dizains, vienkārša uzstādīšana, piemērots lielākajai daļai zīmolu liftu
6. Uzlabotas tehnikas un iekārtas, uzticamas SMT virsmas polsterēšanas metodes
7. Lietotājiem pēc izvēles ir iespēja izvēlēties NPN/PNP izeju (tranzistora izeju) bez barošanas avota
Lifta gaismas aizkars ir lifta durvju drošības ierīce, kas izgatavota, izmantojot fotoelektriskās indukcijas principu. Tā ir piemērota visiem liftiem un aizsargā pasažieru drošību, ieejot un izejot no lifta. Lifta gaismas aizkars sastāv no trim daļām: infrasarkanajiem raidītājiem un uztvērējiem, kas uzstādīti abās lifta durvju pusēs, un īpašiem elastīgiem kabeļiem. Vides aizsardzības un enerģijas taupīšanas nolūkos arvien vairāk liftu ir atteikušies no barošanas bloka. Dažiem gaismas aizkaru zīmoliem ir jāizmanto barošanas bloki to vājās noturības pret elektromagnētiskajiem traucējumiem dēļ. Tomēr, popularizējot zaļo liftu koncepciju, gaismas aizkari bez barošanas blokiem ir kļuvuši par tendenci. Jo 220 V uz 24 V pārveidošanas process neizbēgami rada lielu enerģijas zudumu.
THY-LC-917 gaismas aizkars ir aprīkots ar centrālā procesora kontrolētu dinamiskās skenēšanas LED gaismu izstarojošu cauruli, kas atgādina parasto gaismas aizkaru. Lentes formas divkrāsu LED indikators attēlo gaismas aizkara aizsardzības zonas stāvokli, lai gaismas aizkaram būtu vizuālāks efekts uz parasto aizsardzības funkciju. Humānāks.
Gaismas aizkara izstarojošajā galā ir vairākas infrasarkanās starojuma lampas. Mikrokontrollera vadībā izstarojošās un uztverošās lampas tiek secīgi ieslēgtas, un vienas izstarojošās galviņas izstaroto gaismu uztver vairākas uztveršanas galviņas, veidojot daudzkanālu skenēšanu. Ar šo nepārtraukto kabīnes durvju zonas skenēšanu no augšas uz leju tiek izveidots blīvs infrasarkanās aizsardzības gaismas aizkars. Ja kāds no stariem ir bloķēts, jo fotoelektrisko pārveidošanu nevar īstenot, gaismas aizkars konstatē šķērsli un tāpēc izvada pārtraukuma signālu. Šis pārtraukuma signāls var būt pārslēgšanas signāls vai augsta un zema līmeņa signāls. Pēc tam, kad vadības sistēma saņem signālu no gaismas aizkara, tā nekavējoties izvada durvju atvēršanas signālu, un kabīnes durvis pārstāj aizvērties un atveras pretējā virzienā. Lifta durvis var aizvērt normāli pēc tam, kad pasažieri vai šķēršļi atstāj brīdinājuma zonu, lai sasniegtu drošības aizsardzības mērķi. Izvairieties no negadījumiem, kad cilvēki iesprūst liftā.
1. Raidītāja un uztvērēja mobilā uzstādīšana
Gaismas aizkara mobilā uzstādīšana attiecas uz gaismas aizkara raidītāja, uztvērēja vai viena no tiem uzstādīšanu un lietošanu, kas ir piestiprināta pie automašīnas durvīm un pārvietojas kopā ar automašīnas durvīm. Normālos apstākļos raidītājs un uztvērējs ir piestiprināti pie automašīnas durvju salokāmās malas.
Sānu durvju uzstādīšanas metode ir piestiprināt gaismas aizkaru pie lifta kabīnes un kabīnes durvju locīšanas malas ar skrūvēm.
Centrālo dalīto durvju uzstādīšanas metode ir piestiprināt gaismas aizkaru pie lifta kabīnes durvju locīšanas malas ar skrūvēm.

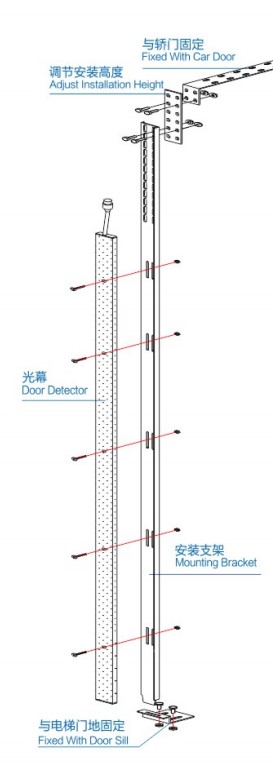

2. Raidītāja un uztvērēja fiksēta uzstādīšana
Gaismas aizkara fiksēta uzstādīšana attiecas uz gaismas aizkara raidītāja un uztvērēja uzstādīšanu un izmantošanu, piestiprinot tos pie automašīnas durvju sliekšņa gala, izmantojot fiksētu kronšteinu. Raidītājs un uztvērējs nevar kustēties kopā ar automašīnas durvīm.
